Bølgemark basisplatformen

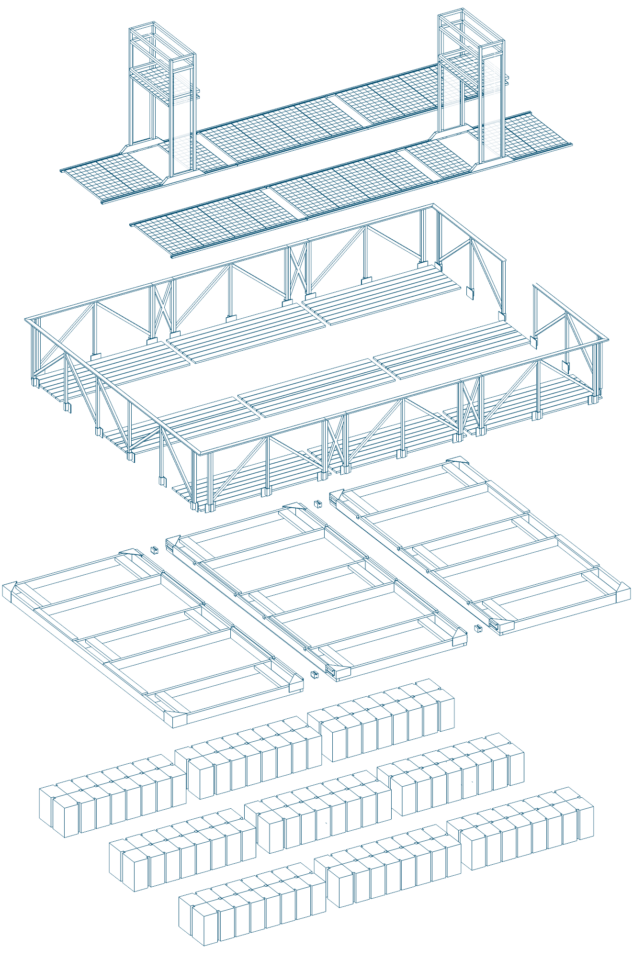

Specifikation af Bølgemark-basisplatformen

Bølgemarken er konstrueret efter alle kunstens regler med fokus på tilgængelighed, bæredygtighed og holdbarhed.

Høstsystem

Høstriste (24 stk.):

  • Korrosionsbestandig glasfiber gitterrist, 550 x 1100 x 30 mm.

Høsttårne (2 stk.):

  • Tårnkonstruktion i 40 x 40 mm varmgalvaniseret stål.
  • Lukket hjulhus med 4 stk. slidstærke nylonhjul med v-spor til skinne.
  • Hejseværk med galvaniseret løfteåg, stålwirer i trisseblokke og spil med demonterbart
    håndsving.
  • Parkeringsspyd så høsttårn kan positioneres sikkert ud for den ønskede høstrist.

Skinnesystem (2 stk.):

  • To parallelle skinner i niveau med det øvrige trædæk sikrer med deres omvendte v-form, at høsttårnets hjul styres optimalt, samt at kontakt med sand og småsten er minimeret.
  • Høsttårnet griber om skinnen og danner væltesikring af høsttårnet således, at personer eller vejrforhold ikke kan skabe en personfarlig situation.

Flagsider (2 stk.):

  • Udført i vindbestandigt materiale med grafisk tryk.
  • Fikseringspunkt med øjer og afstivende stænger med syet ombukning.

Værn og trædæk

Rækværk:

  • Sammenkobling af 5 standardiserede sektionstyper udgør det samlede rækværk med en totalhøjde ved håndlisten på 930 mm.
  • Udført i 40 x 40 mm varmgalvaniseret stål og svejset til stabil gitterkonstruktion.
  • Hjørne-sektion: 220+220 mm, 90 grader.
  • Langside-sektion: 2000 mm.
  • Kortside-sektion: 1900 mm.
  • Langsidekobling: 370 mm.
  • Kortsidekobling: 990 mm.
  • Under montage boltes sektionerne sammen og Bølgemarkens 3 sammenhængende flydebroer opnår vha. rækværkets koblingssektioner en samlet stivhed som gør, at hele platformen fremstår som et stift hele for øget modstandsdygtighed og minimeret slitage.

Trædæk:

  • Dæksbrædder i FSC-certificeret sibirisk lærketræ, høvlet 120 x 28 mm.
  • Skult montage af A4 rustfri skruer for øget holdbarhed.

Vanger og koblinger

Vangekonstruktion (3 stk.):

  • 5000 x 2300 mm.
  • Udført i FSC-certificeret sibirisk lærketræ, uhøvlet 152 x 50 mm.
  • Monteret med A4 rustfri-skruer.

Opdriftsblokke

“RT8” opdriftsblokke (9 stk.):

  • 2160 x 740 x 500 mm.
  • Opdriftsblokkene er sikret mod synkning idet hulrummet er fyldt med polystyren i tilfælde af, at en opdriftsblok punkteres.
  • Boltning til vanger sikrer langtidsholdbar overlevering af opdriftskraften.
  • Opdrift: 6000 kg beregnet.
